Les brevets en matière de téléphotographies préparés pour la Western Electric

​

​

• Picture analysis, US1580896A Herbert E Ives Western Electric Co ; Priority 1923-12-27 ; Filed 1923-12-27 ; Granted 1926-04-13 • Published 1926-04-13.  Cette invention concerne la transmission d'images et analogues par électricité et plus particulièrement un appareil destiné à être utilisé en relation avec la réduction des valeurs tonales en enregistrements. Un objectif de l'invention est de faciliter et d'accélérer l'analyse d'une image originale que l'on souhaite transmettre par électricité. Conformément à l'objet principal de l'invention, des moyens de fabrication sont prévus. un examen des valeurs tonales d'une image par l'utilisation d'une cellule photoélectrique qui est conçue pour être déplacée par rapport à une image à analyser et qui contrôle en fonction de la densité de l'image un galvanomètre ou autre appareil approprié indiquant, la valeur de tonalité appropriée. Un opérateur en observant les déviations de l'instrument indicateur peut provoquer la perforation d'un ruban conformément aux symboles caractéristiques de la valeur tonale indiquée par l'instrument indicateur. La bande peut ensuite passer à travers un émetteur télégraphique pour transmettre des impulsions de signal conformément aux perforations de celle-ci, ce qui aboutit à la production d'un enregistrement de ces valeurs de tonalité, pour provoquer le fonctionnement d'une imprimante réceptrice qui reproduira l'image originale.

​

• Transmission of pictures by electricity US US1631963A Herbert E Ives Western Electric Co Priority 1923-12-31 • Filed 1923-12-31 • Granted 1927-06-14 • Published 1927-06-14  Cette invention concerne la transmission d'images par électricité et plus particulièrement  la reproduction d'une image dans la forme d’une image sous forme de points. Lors de la reproduction d’une image à partir d’un courant électrique qui varie en fonction des caractéristiques lumineuses de l'original, l'image peut être constituée de lignes-traces de densité variable, de lignes de densité uniforme et largeur variable, ou de points de diverses tailles. Les images reproduites de cette dernière manière sont similaires en apparence aux images en demi-teintes ordinaires bien connues dans le domaine de l'imprimerie. De telles images ont un grain beaucoup moins désagréable que les images constituées de lignes ou de bandes parallèles et sont donc quelque peu préférables du point de vue de l'apparence. Peut-être même le plus grand avantage de l'image par points est qu'emme peut être utilisée pour imprimer directement sur le cuivre ou zinc utilisé par le photograveur pour réaliser une plaque d'impression typographique. Son utilisation permet d'éliminer plusieurs opérations de copie qui ont été jusqu'ici nécessaires avec des images transmises électriquement.
  Un objet de cette invention est la reproduction d'images sous forme d'images de points d'une manière nouvelle et efficace. Dans un mode de réalisation de l'invention, un modulateur de lumière électromagnétique est actionné par un courant qui est modifié en fonction des caractéristiques lumineuses de l'image devant être. transmise. Le modulateur de lumière se compose de deux éléments mobiles  suspendus dans un champ magnétique, de telle manière que le courant qui y circule.  provoquera un mouvement relatif à cet endroit des plaques ayant chacune un bord en forme de V sont montées sur les fils de manière à ce que  l'ouverture résultante est un carré dont la taille varie avec le mouvement des fils. Les fils sont montés à un angle de 45 degrés par rapport à la direction du tracé sur le disque.vide.

​

• Transmission of pictures by electricity  US1648127A Herbert E Ives Western Electric Co Priority 1924-05-06 • Filed 1924-05-06 • Granted 1927-11-08 • Published 1927-11-08   Cette invention concerne des moyens de transmission d'images par électricité et plus particulièrement un agencement. pour faire fonctionner le mécanisme de balayage. Dans les systèmes connus jusqu'à présent employant des tambours rotatifs pour un balayage hélicoïdal, un mécanisme a toujours été prévu pour ramener le tambour dans une position donnée après la transmission de chaque image et avant de commencer la transmission d'une autre image. Divers dispositifs ont été employés. Tous ont eu leurs défauts caractéristiques. Certaines étaient trop compliquées ou délicates pour être réalisables. D’autres nécessitaient trop de temps de fonctionnement. Tous étaient donc chers et peu rentables. Un objectif de la présente invention est d'économiser du temps de fonctionnement dans un tel système sans sacrifier la simplicité et la fiabilité. Dans un mode de réalisation de la présente invention, l'équipement d'un système de transmission d'images employant des tambours de transmission et de reproduction est agencé de telle sorte qu'une image peut être transmise pendant que les tambours se déplacent dans l'une ou l'autre direction. Les tambours sont entraînés par des moteurs La-Cour réversibles. Lorsque les tambours tournent, ils se déplacent également axialement par rapport aux parties optiques du système. La surface entière de l'image est ainsi traversée tandis que les tambours se déplacent axialement" d'une extrémité à l'autre dans les deux sens. Chaque moteur est couplé à son tambour respectif par l'intermédiaire d'un entraînement à friction, le mouvement du tambour étant contrôlé par un dispositif de détente à commande magnétique qui prévient la rotation dans les deux sens. Les moteurs sont synchronisés sur un canal de courant porteur de fréquence vocale tandis que les caractéristiques de l'image sont transmises sous forme de modulations d'un autre canal de courant porteur de fréquence vocale de fréquence différente.

​

• Transmission of pictures by electricity - US1667805A Herbert E Ives Western Electric Co - Priority 1924-05-08 • Filed 1924-05-08 • Granted 1928-05-01 • Published 1928-05-01    Cette invention concerne la transmission d'images par électricité et, plus particulièrement, une nouvelle combinaison d'électromagnétiques produisant une image agréable. De nombreuses tentatives ont été faites pour transmettre des images par électricité .et une grande variété d'équipements a été proposée. Des problèmes de toutes sortes sont survenus dans de nombreux cas avec l'équipement utilisé. qui ne convient pas à une utilisation sur de longues distances, dans d'autres cas, la vitesse est trop lente. Dans d'autres cas encore, l'appareil était. tellement compliqué qu'il était impratuicable: Dans d'autres cas encore des lignes de transmission devaient être spécialement construites.  Un objet de la présente invention est de créer des dispositifs magnétiques et optiques adaptés à la reproduction pour éviter ces difficultés et à la transmission d'images par l'électricité d'une manière réellement pratuicable; Dans un mode de réalisation de la présente invention, les caractéristiques de l'image sont transmises comme modulations de fréquence vocale par une onde porteyuse qui peut donc être transmise sur des circuits de ligne téléphonique ordinaires. Une telle onde modulée est imprimée directement sur une seule valve lumineuse, la fréquence naturelle de vibration de la corde étant sensiblement la même que celle de l'onde porteuse. Au moyen d'un arrangement optique simple contrôlé par la valve de lumière, l'image est reproduite sous la forme d'une pluralité de lignes parallèles de densité uniforme et de largeur variable. Cette reproduction est particulièrement adaptée à la fabrication d'une plaque demi-ton de zinc ou de cuivre;

​

• Transmission of pictures by electricity US1691071A Herbert E Ives and Maurice B. Long  Western Electric Co Priority 1924-05-14 • Filed 1924-05-14 • Granted 1928-11-13 • Published 1928-11-13    Cette invention concerne la transmission d'images par électricité et plus particulièrement un système ayant une caractéristique de transmission linéaire. Dans une demande copendante de M. B. Long, Serial N°. 681 347, déposé le 18 décembre 1923, et le brevet E. C. Wente, N° 1 686 355, 2 octobre 1928, décrivent des systèmes de transmission d'images par électricité. Dans ces systèmes, une onde porteuse de fréquence vocale est modulée par un courant amplifié provenant d'une cellule photoélectrique qui elle-même est excitée de manière variable par des intensités lumineuses correspondant aux valves tonales des zones élémentaires de l'image. L'image est reproduite à partir de l'onde modulée par un modulateur de lumière. Dans la disposition Wente, l'onde modulée est imprimée directement sur les conducteurs mobiles du modulateur de lumière. Si des précautions appropriées ne sont pas prises, une distorsion peut être introduite par les éléments du circuit et un manque de fidélité de la reproduction en résultera. Un objectif de la présente invention est d'obtenir une reproduction fidèle. Un autre objectif est d'obtenir ce résultat en faisant fonctionner chaque agencement de circuit de manière linéaire. Ces objets sont atteints dans un mode de réalisation de l'invention en faisant fonctionner chaque élément de circuit dans une plage limite finie entre les extrémités de laquelle la caractéristique de l'agencement est linéaire. Le courant provenant d'une cellule photoélectrique est d'abord amplifié par un amplificateur à décharge électronique à deux étages, après quoi il est imprimé sur un modulateur de décharge électronique afin de moduler une onde porteuse de fréquence vocale. Après transmission au terminal de reproduction, l'onde modulée est amplifiée et imprimée sur le conducteur mobile d'une valve lumineuse à chaîne unique. Le mouvement de la corde provoque l'exposition d'un disque vierge sensible à la lumière pour reproduire l'image. L'ajustement est tel que la tension appliquée au premier étage de l'amplificateur est directement proportionnelle à la lumière incidente sur la cellule photoélectrique et au courant sur la cellule. Sortie de chaque étage de l'amplificateur et. du modulateur est directement proportionnelle à la tension appliquée aux appareils respectifs dans les limites de la lumière incidente. Il en résulte que l'onde porteuse a une amplitude finie supérieure à zéro aux deux limites de sa plage de travail. Une valve de lumière est fournie avec des mâchoires réglables qui ne limitent pas cette invention à la production d'un enregistrement d'image au niveau du récepteur à partir d'un enregistrement d'image au niveau de l'émetteur. L'invention s'applique également aux systèmes, par exemple, dans lesquels une image transitoire est produite au niveau du récepteur, comme dans certaines formes de systèmes de télévision. Ce dispositif est celui qui a été adopté pour la démonstration du 19 mai 1924.

​

• Transmission of pictures by electricity -  US1606227A Joseph W Horton, Hervert E. Ives, Maurice B. Long  Western Electric Co Priority 1924-05-19 • Filed 1924-05-19 • Granted 1926-11-09 • Published 1926-11-09  Cette invention concerne la transmission d'images par électricité, et plus particulièrement un système commercialement réalisable approprié pour une utilisation dans une installation téléphonique ordinaire. Il était bien connu avant cette invention que des images pouvaient être transmises d'un endroit et reproduites à un autre grâce à l'utilisation de l'électricité. Au niveau de la station émettrice, un courant électrique est produit ayant des caractéristiques correspondant aux valeurs tonales des zones élémentaires des images. Ces caractéristiques sont transmises à la station de reproduction, où les zones élémentaires correspondantes d'un enregistrement vierge sont exploitées pour reproduire l'image. À moins que ces caractéristiques ne soient fidèlement produites, transmises et utilisées, l’image qui en résulte n’est pas satisfaisante. De nombreuses tentatives ont déjà été faites pour produire un équipement physique permettant de transmettre des images de manière satisfaisante. A la connaissance des demandeurs, aucune de ces solutions n'a abouti à un système commercialement réalisable. Un équipement a été conçu pour balayer l'image à transmettre afin de produire un courant d'image ayant des caractéristiques correspondant aux valeurs tonales des zones élémentaires de l'image. D'autres appareils ont été produits pour amplifier un tel courant et moduler une onde porteuse avec celui-ci. Au terminal de reproduction, un équipement a été conçu pour reproduire une image à partir d'une onde porteuse modulée. Des systèmes ont également été décrits pour faire tourner les tambours d'envoi et de reproduction de manière synchrone et pour les démarrer simultanément. Cependant, avant cette invention, cet équipement n'avait pas été combiné en un ensemble fonctionnel adapté à la transmission commerciale d'images. Dans un système commercialement réalisable, il n'est pas seulement nécessaire d'obtenir une reproduction fidèle. mais cette fidélité doit être obtenue avec un minimum d'équipements durables et faciles à manipuler. De préférence, chaque élément du système doit être réglable séparément et avoir une caractéristique linéaire par rapport à sa fonction de transmission des valeurs tonales de l'image. Cette relation linéaire est essentielle à la plus grande simplification de la technique opératoire. Les exigences importantes d'un système commercialement réalisable sont une combinaison d'éléments terminaux relativement simples spécialement conçus pour être utilisés. un autre objectif est d'atteindre ce résultat en utilisant un équipement adapté pour être utilisé dans l'installation téléphonique existante. Dans un mode de réalisation de l'invention, les caractéristiques de l'image sont transmises d'un émetteur à une station terminale de reproduction sous forme de modulations d'une onde porteuse de fréquence vocale. Des tambours d'images rotatifs sont utilisés dans les deux terminaux. Lorsque les tambours tournent, ils se déplacent axialement par rapport aux sources fixes de lumière intense, de sorte que les zones élémentaires de la surface de l'image sont balayées de manière hélicoïdale. Les tambours sont entraînés par des roues phoniques, qui sont maintenues en synchronisme en permanence au moyen d'une onde porteuse de synchronisation de fréquence inférieure à celle de l'onde porteuse d'image, mais toujours dans la gamme de fréquences vocales. La lumière au niveau du terminal émetteur, traversant la transparence de l'image à transmettre, alimente de manière variable une cellule photoélectrique située à l'intérieur du tambour émetteur, l'intensité d'excitation correspondant aux valeurs tonales des zones élémentaires lorsqu'elles sont successivement traversées. Le courant résultant de la cellule photoélectrique est amplifié dans un amplificateur sans distorsion pour moduler une onde porteuse de fréquence vocale dans un modulateur qui fonctionne sur la partie sans distorsion de sa caractéristique. Le caractère du courant modulé est tel qu'il peut être amplifié, conjointement avec la synchronisation sur une ligne ou un circuit téléphonique à des fins de reproduction au niveau du terminal de reproduction.

​

• Reproducing pictures transmitted electrically US1683894A Herbert E Ives Western Electric Co Priority 1924-08-22 • Filed 1924-08-22 • Granted 1928-09-11 • Published 1928-09-11 Cette invention concerne la transmission d'images par électricité et plus particulièrement à la reproduction de telles images sous forme d'images par points. Dans la reproduction d'une image à partir d'un courant électrique qui varie selon les caractéristiques lumineuses de l'original, l'image peut être constituée de traces de lignes de densité variable, de lignes de densité uniforme et de largeur variable, ou de points de différentes tailles. Les images reproduites de la manière mentionnée en dernier lieu ont un aspect similaire aux images en demi-teintes ordinaires si bien connues dans le domaine de l'imprimerie. De telles images ont une apparence plus agréable que celles constituées de lignes parallèles équidistantes et sont donc quelque peu préférables du point de vue de l'apparence. Les images à points présentent également certains avantages lorsqu'elles sont utilisées pour être imprimées directement sur des plaques de cuivre ou de zinc par le photograveur lors de la fabrication de plaques d'impression typographiques. Un agencement pour produire des images de points est décrit dans le brevet du demandeur n° 1 631 963, du 14 juin 1927, n° de série 683, 632, déposé le 31 décembre 1923. Dans l'agencement spécifique qui y est décrit, les points apparaissent sous la forme de carrés de différentes tailles. . Par conséquent, pour que chaque point puisse être proportionnel à la densité ou à la valeur de ton de la zone élémentaire correspondante de l’image originale, le courant d’image qui lui correspond doit varier comme la racine carrée de l’intensité lumineuse des zones élémentaires originales. Pour réaliser cette relation, un réglage spécial de l'équipement de transmission est nécessaire. Un objet de la présente invention est la reproduction d'images sous forme d'images de points avec un appareil simplifié. Un autre objectif est de réaliser la reproduction sous une forme adaptée aux informations la reproduction sur papier ressemble plus à la pratique actuelle des journaux. Dans un mode de réalisation de l'invention, on utilise une valve lumineuse à double guirlande à courant continu qui est alimentée par le courant de sortie provenant d'un démodulateur. Le modulateur de lumière est disposé avec les cordes horizontales de sorte que l'exposition variable se fasse dans la direction du mouvement du support d'enregistrement. La durée d'exposition dans une direction axiale est uniforme. Une image de l'ouverture du modulateur de lumière est formée sur le flan d'enregistrement photosensible au moyen d'un simple agencement de lentilles. L'exposition sous forme de points est réalisée par un disque sectorisé rotatif entraîné par courroie directement à partir du moteur d'entraînement du tambour, la vitesse de le disque étant tel que les points formés lors des révolutions successives du tambour de reproduction sont décalés. Divers encoches en forme peuvent être introduites dans les éléments formant ouverture de la valve de manière à augmenter le contraste entre les parties les plus claires et les plus sombres de l'image tout en conservant une structure d'impression appropriée.

​

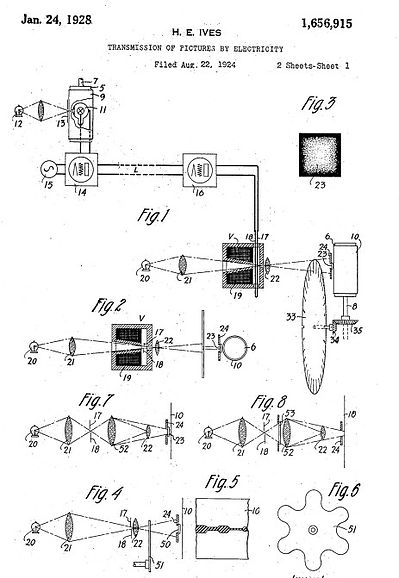

• Transmission of pictures by electricity - US1656915A Herbert E Ives Western Electric Co Priority 1924-08-22 • Filed 1924-08-22 • Granted 1928-01-24 • Published 1928-01-24 La présente invention concerne la transmission d'images par voie électrique et plus particulièrement les moyens de reproduction de l'image sous forme de points de différentes tailles ou de lignes de largeur variable. Un objectif de cette invention est de réaliser la reproduction d'images à partir de l'électricité sous une forme adaptée à une utilisation par le photograveur. Une reproduction sous forme de points de tailles différentes ou de lignes de largeur variable répond à cette exigence. Une caractéristique de cette invention est un agencement optique pour convertir un faisceau lumineux d'intensité constante en une image lumineuse d'intensité variable au moyen d'un modulateur de lumière. Une autre caractéristique est l'utilisation d'un écran à densité variable en combinaison avec un tel agencement optique pour effectuer l'exposition des zones élémentaires d'un flan d'enregistrement photosensible en quantités variables. Une autre caractéristique encore est l'utilisation de disques rotatifs de divers types pour diviser une telle exposition en points. Une autre fonctionnalité est un arrangement permettant d'utiliser les effets d'ombre du processus de tramage en demi-teinte pour obtenir ces résultats. Dans un mode de réalisation de l'invention, les caractéristiques de l'image sont transmises sous forme de modulations d'une onde porteuse. Au niveau du terminal de reproduction, les courants d'image résultant de la démodulation sont utilisés pour faire fonctionner un modulateur de lumière, agencé de manière à faire varier la surface efficace d'un objectif de projection et ainsi à faire varier l'intensité de l'image d'une source de lumière constante. Au moyen d'un écran à densité variable allant de la transparence au centre à l'opacité sur les bords et d'un disque sectorisé rotatif, des points de différentes tailles sont produits sur une feuille d'enregistrement photosensible, la taille des points correspondant à la densité de l'élément élémentaire correspondant. zones de l’image originale. Dans une version modifiée. Selon cette disposition, l'écran à densité variable est remplacé par une ouverture située à une distance définie du support d'enregistrement de manière à obtenir l'effet d'ombre d'un écran en demi-teinte.

​

• Transmission of pictures by electricity - US1607893A Herbert E Ives Western Electric Co - Priority 1924-09-24 • Filed 1924-09-24 • Granted 1926-11-23 • Published 1926-11-23 Cette invention concerne la transmission d'images, d'écritures, etc., par électricité et, plus particulièrement, elle concerne un nouvel agencement pour reproduire une image particulièrement adaptée à l'impression par le procédé de stéréotype. Dans une demande co-pendante de H. E. Ives, numéro de série 711 755, déposée le 8 mai 1924, un système permettant d'effectuer la transmission d'images par électricité d'une manière efficace et pratique est divulgué. Selon ce système, les caractéristiques de l'image sont transmises sous forme d'impulsions d'une onde porteuse de fréquence vocale particulièrement adaptable à la transmission sur des lignes ou circuits téléphoniques ordinaires. Les ondes modulées sont reçues à une station distante et effectuent le fonctionnement d'une valve de contrôle de la lumière qui provoque l'exposition d'une surface photosensible conformément à la valeur tonale des zones élémentaires de l'image. L'image est ainsi reproduite sur cette surface sensible sous la forme d'une pluralité de lignes parallèles de densité uniforme et de largeur variable. Lors de la reproduction d'images adaptées à un travail d'impression d'actualité, il est nécessaire, même dans les zones entièrement blanches de l'image, de prévoir une structure d'impression. Ceci, selon l'invention couverte dans la demande mentionnée précédemment, résulte de la formation. de lignes fines et étroites sur ces zones. Cependant, lorsque de telles images sont reproduites sur du papier journal par le procédé du stéréotype, ces lignes fines sont souvent si élargies que les parties blanches de l'image paraissent trop grises et que l'image reproduite manque par conséquent de contraste. L'objectif principal de la présente invention est de réaliser la transmission d'images par électricité d'une manière pratique et d'effectuer la reproduction des images sous une forme particulièrement adaptée aux reproductions imprimées de journaux. Dans un mode de réalisation de l'invention, les caractéristiques de l'image, qui sont transmises sous forme d'impulsions d'une onde de courant à fréquence vocale vers une station distante via des lignes téléphoniques ordinaires, sont reproduites à la station distante sur une surface photosensible non pas comme des lignes parallèles continues de densité uniforme et de largeur variable, mais comme des lignes brisées; des lignes de densité uniforme et de largeur variable. Entre les ruptures de lignes, des points de dimensions prédéfinies sont formés automatiquement, fournissant ainsi une structure particulièrement adaptée aux travaux d'impression de journaux. Ces points n'apparaissent que dans les parties de l'image représentant les zones claires, car dans les autres zones ils sont submergés par les lignes. Une telle disposition donne une reproduction plus fidèle puisqu'elle produit un plus grand contraste entre les zones blanches ou claires et sombres.

​

• Colored-picture transmission US1742543A Herbert E Ives Western Electric Co. Priority 1924-11-26 • Filed 1924-11-26 • Granted 1930-01-07 • Published 1930-01-07     Cette invention concerne la production d'images colorées et plus particulièrement la transmission électrique d'images colorées. Des méthodes électriques prudentes ont été utilisées pour transmettre électriquement des photographies et divers moyens ont été utilisés pour envoyer et reproduire des photographies transmises par des méthodes électriques. Un procédé de production de photographies qui s'est révélé satisfaisant utilise un cylindre rotatif portant un transparent de l'image. Au moyen d'un faisceau de lumière traversant la transparence et tombant sur un élément sensible à la lumière, les variations électriques sont imprimées sur une onde porteuse à transmettre à une station distante. Après amplification à la station de réception, ces variations actionnent un modulateur de lumière pour permettre que plus ou moins de lumière tombe sur un film photosensible qui est monté sur un tambour tournant en synchronisme avec le tambour transportant le transparent au poste d'envoi. Lorsque le faisceau de lumière de la station émettrice passe sur chaque zone élémentaire du transparent, un faisceau de lumière traversant la valve de combat varie en largeur et tombe sur le film photosensible au poste de réception. De cette manière, toute la zone du transparent est ignorée et une reproduction de l'original est formée au poste de réception, constituée de lignes de largeur variable correspondant aux parties claires et sombres du transparent. Une description plus complète de cette méthode de production de photographies est donnée dans le brevet de Horton et al n° 1606 227, délivré le 9 novembre 1926. D'autres formes d'appareils qui peuvent être employées produisent des points de taille variable ou dans des arions différents de l'image. D'autres types encore d'appareils produisent des fac-similés de l'image transmise. Dans la forme de l'invention illustrée dans les dessins annexés, l'image est transmise sous forme de lignes de largeurs variables.

​
